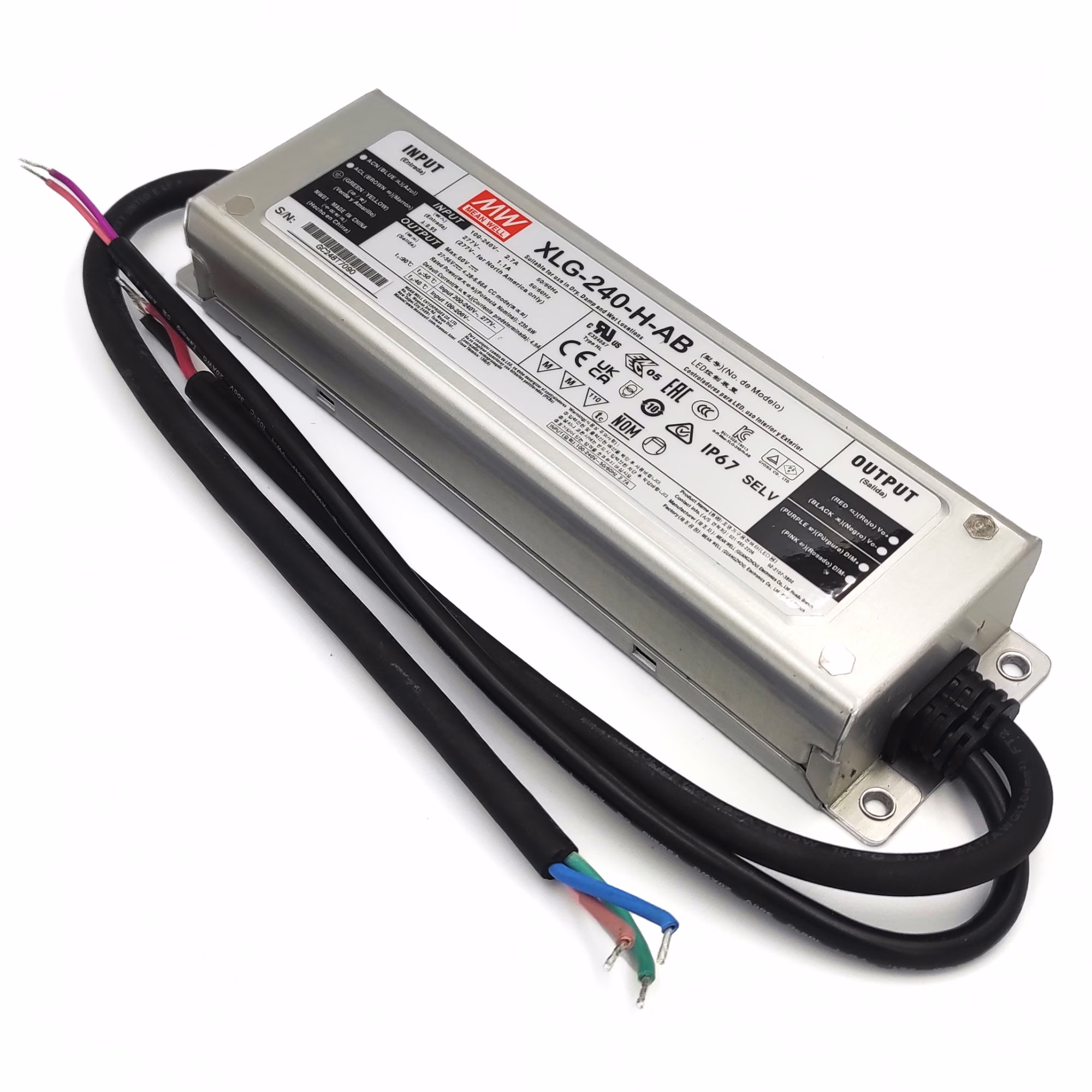

MEAN WELL XLG-240-H-AB

MEAN WELL XLG-240-H-AB

Характеристики

Входное напряжение: 100V - 305V AC, 142V - 431V DC
Выходное напряжение: 27 ~ 56V
Выходной ток: 4280~6660mA
Диммер: Да, 3 в 1
Выходная мощность: 239.6 W
КПД: 91%
Рабочая температура: -40°C ~ 90°C
IP: 67
Длина: 219 mm
Ширина: 63 mm
Высота: 35.5 mm
Вес: 1,046kg

Полное описание



Светодиодный драйвер MeanWell XLG-240-H-AB: качество и надежность

Промышленный влагозащищенный драйвер MeanWell XLG-240-H-AB номинальной выходной мощностью 240Вт разработан для обеспечения стабильного и безопасного питания современных LED осветительных приборов. Благодаря работе в режиме стабилизации тока (Constant Current), данный источник питания гарантирует оптимальные условия эксплуатации LED-модулей и мощных светодиодных матриц, предотвращая их преждевременный выход из строя.

Ключевые особенности и преимущества:

  • Универсальное диммирование «3 в 1»: Модификация «AB» позволяет гибко регулировать выходной ток и яркость освещения с помощью ШИМ-сигнала (PWM), регулируемого напряжения 0–10 В или обычного переменного резистора на 100 кОм (подключать первый и средний выводы).

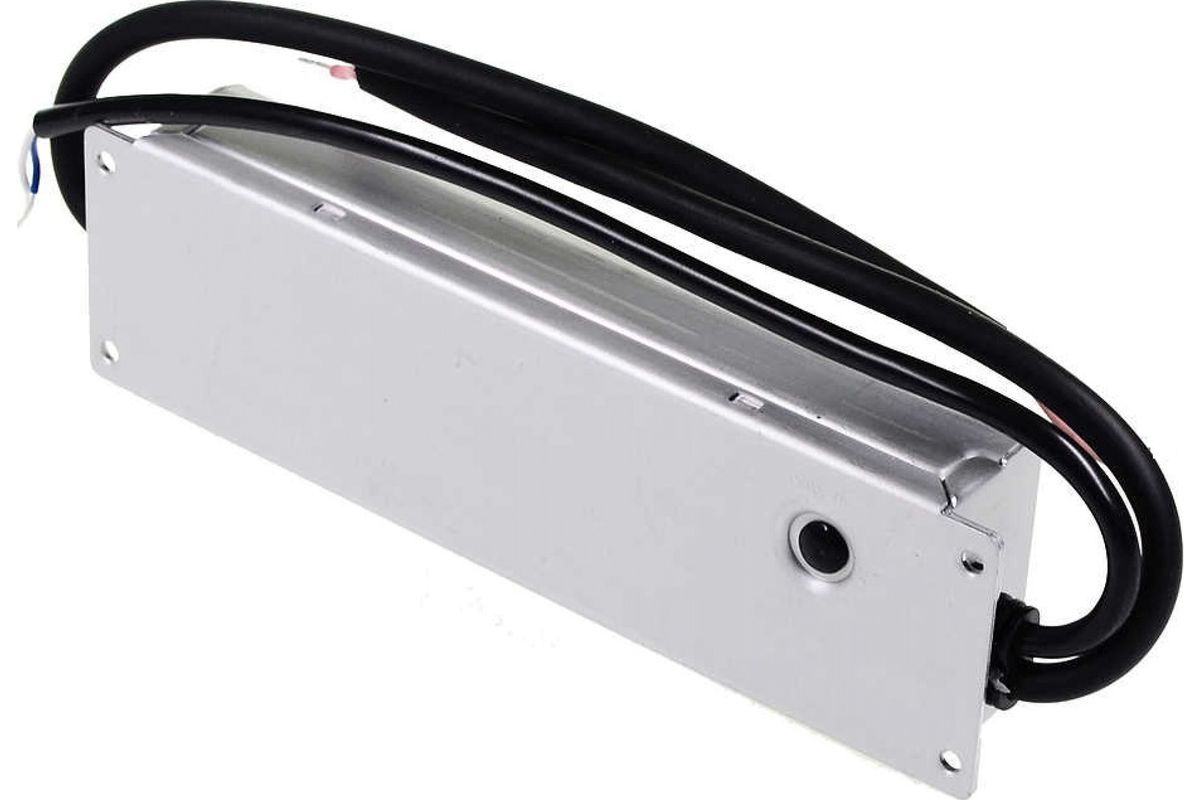

  • Защита класса IP67: Герметичный корпус из штампованного алюминия и заливка компаундом 100% гарантирует защиту электроники от пыли, прямых брызг и даже струй воды, что делает драйвер отличным выбором для использования в гроубоксах, теплицах и гидропонных системах.

  • Комплексная система безопасности: Производителем предусмотрена многоуровневая автоматическая защита от короткого замыкания на выходе, перегрузки, перенапряжения и опасного перегрева (overtemperature protection). Подходит для DIY проектов.

Благодаря высокой энергоэффективности, КПД до 91%, надежности и строгому соответствию международным стандартам качества, светодиодный драйвер XLG-240-H-AB обеспечивает стабильную и бесперебойную работу светодиодного осветительного оборудования в течение многих лет интенсивной эксплуатации.

Дополнительная информация

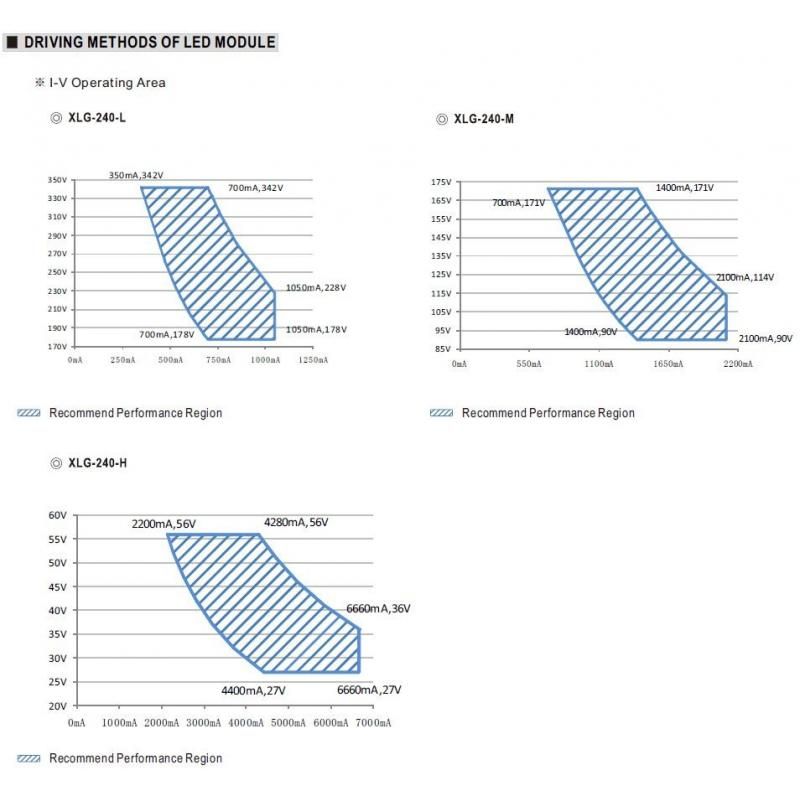

Версия драйвера для светодиодов «H» (High Voltage) — это классический источник тока (CC) с рабочим коридором напряжения 27–56 В. Максимальный выходной ток ограничен мощностью 240Вт, это значит что при 54 вольтах нельзя получить максимальный ток 6.6А. Максимальный ток при максимальном напряжении составляет 4.28А. Драйвер led отлично подходит под сборку кастомного фитосвета, особенно если используются мощные матрицы или профильные светодиодные модули например с чипами уровня Osram OSCONIQ. Важный момент при расчетах: если хотите выжать из блока максимальный КПД (заявлено до 91%), собирайте цепочку светодиодов так, чтобы суммарное падение напряжения было ближе к верхней границе диапазона — оптимально держать 45–54 В.

Нюансы по диммированию (индекс AB) Встроенная схема управления «3 в 1» работает стабильно, и является очень удобной:

  • ШИМ (PWM): адекватно воспринимает частоты от 100 Гц до 3 кГц. Если планируете управлять с микроконтроллера, обязательно делайте согласование уровней — ставьте транзисторный ключ. Допускается инвертированный ШИМ, который управляет транзистором, замыкающим провода dim+- между собой. Это самый простой способ димиирования с помощью микроконтроллера.

  • Ручная регулировка: берем обычный линейный потенциометр на 100 кОм. Мощность не важна, токи мизерные. Подключаем контакты DIM+ и DIM- к первому и среднему выводам переменника.

  • Ограничения: драйвер не умеет плавно зажигать свет с 0%, реально драйвер начинает включать светодиод с 8-12% мощности. Учитывайте этот момент если пиште прошивку для микроконтроллера. Минимальное значение ШИМ стабильно запускающий драйвер 30-32 из 255.

Часто задаваемые вопросы

Управлять яркостью подключенных светодиодов или led модулей к драйверу MEAN WELL можно только в тех сериях и моделях которые для этого предназначены. Например в серии XLG маркировка светодиодного драйвера обязательно должна иметь абривиатуру AB, например XLG-240-H-AB или XLG-25-AB. Это означает что драйвер поддерживает управление выходным током 3 в 1. С помощью источника регулируемого напряжения 0-10 вольт, ШИМ модуляции и обычным переменным резистором 100кОм. Серия HLG/ELG с поддержкой внешнего диммирования в конце маркировки имеет букву В. Некоторые другие серии светодиодных драйверов MEAN WELL также поддерживают диммирование но способ управдения отличается и предназначен для применения в более специализированных бытовых или промышленных нишах.

Да, при условии, что корпус MEAN WELL XLG-240-H-AB имеет соответствующий класс защиты не ниже чем IP44. Для влажных условий (гроубоксы, гидропоника) мы рекомендуем использовать только модели MEAN WELL с индексом защиты IP65 и выше. Уровень защиты IP65 допускает использование светодиодного драйвера в условиях очень высокой влажности, а так же защищает устройство от прямого попадания брызг или даже водяной струи что актуально в системах гидропоники.

Параллельное подключение светодиодных модулей к мощному драйверу для светодиодов допустимо всегда при жестком соблюдении одного единственного правила: все соединенные параллельно LED модули (или светодиоды) должны быть строго одной модели и иметь одинаковое падение напряжение. Это гарантированно обеспечит равномерное распределение тока между светодиодными модулями или светодиодами. Так же стоит знать, что при параллельном соединении светодиодов или светодиодных модулей ток не может 100% распределится равномерно, всегда есть погрешность в 5-10%, а значит не стоит использовать светодиоды или модули led на максимальном токе, нужно оставлять минимум 10% запас по току.

Когда речь идет о драйверах MEAN WELL то беспокоится о какой либо дополнительной защиты не имеет необходимости, нужно соблюдать обычные стандарты подключения к высоковольтной электрической сети, правила изоляции соединений и использовать соответствующие бытовые или промышленные входные автоматы защиты сети. В драйверах для светодиодов и блоках питания MEAN WELL производителем предусмотрено большое количество разнообразных защит которые включают защиту от перегрузки, короткого замыкания на выходе, перегрева и перенапряжения а так же некоторые другие, в зависимости от серии светодиодного драйвера или блока питания.

Наиболее вероятная причина - это сработала защита от недостаточной нагрузки. Например минимальное выходное напряжение драйвера для светиродиодов составляет 51 вольт, к светодиодному драйверу подключена светодиодная матрица с номинальным напряжением 36 вольт (недостаточная нагрузка). При включении, led драйвер начнет повышать напряжение до момента когда ток достигнет установленного ограничения, например 1А но так как в таком случае ток 1А будет протекать в цепи при напряжении 36 вольт, а не 51 у светодиодного драйвера тут же сработает защита и он полностью отключит выходную цепь, затем после небольшой паузы снова начнет попытку включения светодиодной матрицы и снова ток 1А начнет протекать в цепи при напряжении ниже ми нимально допустимого. Таким образом можно наблюдать резкие вспышки LED с частотой примерно 1Гц. Если подключенная нагрузка 100% соответствует всем параметра то проблема может быть в неисправном светодиодном модуле, плохом соединении или неисправность самого светодиодного драйвера.
