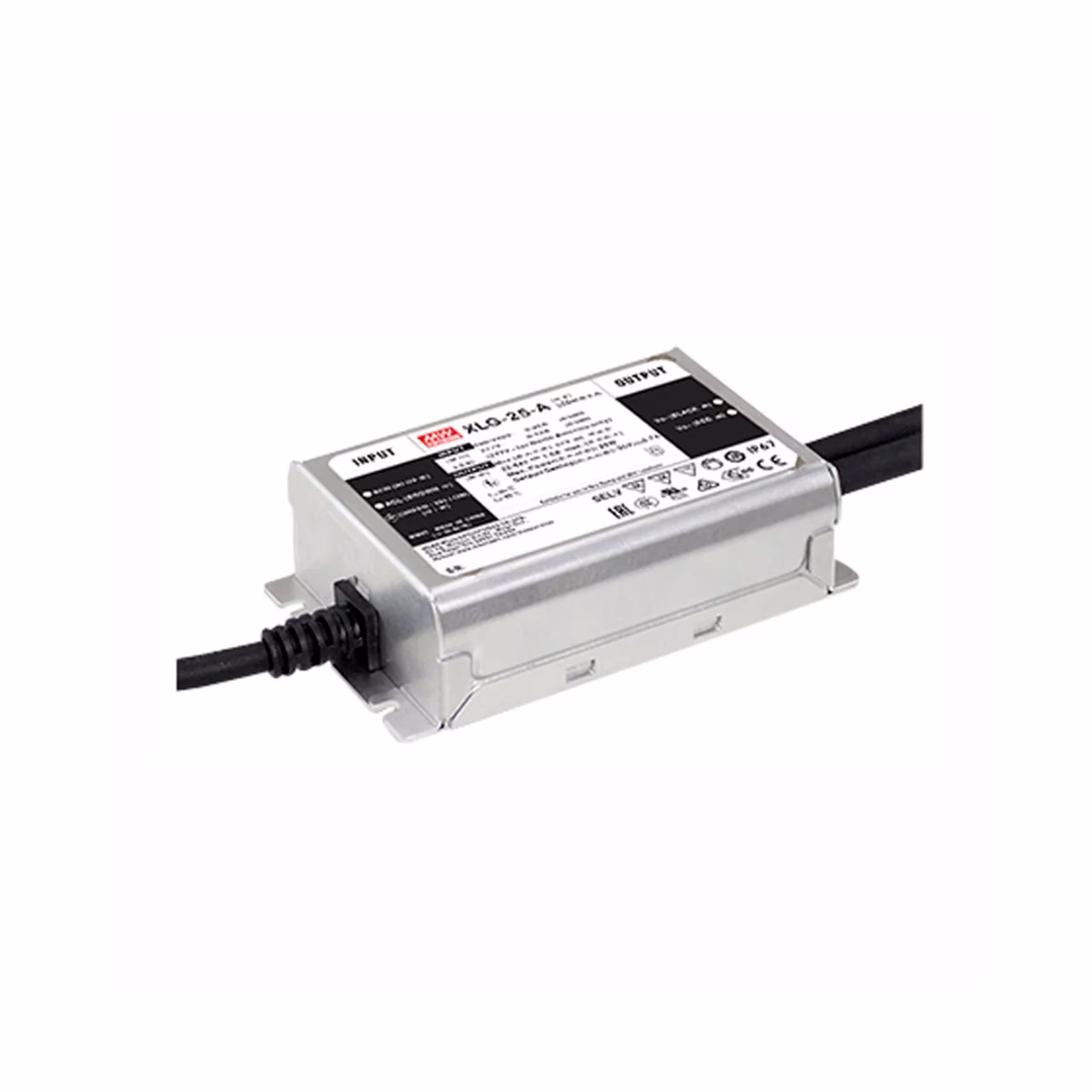

Світлодіодні драйвери Mean Well XLG-25 та XLG-50, як розібратися з налаштуванням?
Це коли маленький не є синонімом слова "погано"! Світлодіодний драйвер від компанії Mean Well потужністю 25 і 50Вт у лінійці XLG — це відмінне компактне рішення для led освітлювального обладнання середньої та малої потужності, промислового стандарту із захистом рівня IP67 та високим ККД у мініатюрному металевому корпусі. У цій статті я хочу окремо виділити молодші моделі серії — XLG-25 (потужністю 25 Вт) та XLG-50 (потужністю 50 Вт).
Для чого застосовуються драйвери XLG-25 та XLG-50?
Завдяки своїм компактним розмірам (вони значно менші за середньорозмірний XLG-150), ці драйвери ідеально підходять для проєктів, де простір суворо обмежений або не потрібна велика потужність. Якісний led драйвер малої потужності є незамінним у наступних сферах:
- Архітектурна підсвітка: освітлення фасадів будівель, ніш, карнизів та декоративних елементів.
- Ландшафтне освітлення: живлення вуличних LED-світильників, ґрунтових ліхтарів та підсвічування дерев (захист IP67 дозволяє не боятися дощів).
- Локальне фітоосвітлення: ідеальний вибір для невеликих домашніх гроубоксів, стелажів із розсадою або міні-оранжерей.
- Комерційне освітлення: підсвічування вітрин, ювелірних стендів та вивісок, де критично важливою є відсутність пульсацій (Flicker-free).
- Кастомні DIY-проєкти: збірка настільних ламп, акваріумного освітлення та підсвічування робочих зон.
Головна загадка даташита: Багатокутний графік ВАХ
Хоч драйвери потужністю 25Вт і 50Вт не мають поділу на групи L, M, H, вони все одно вимагають налаштування та розуміння даташита. На відміну від дешевих китайських аналогів, які видають суворо фіксований струм (наприклад, рівно 700 мА), моделі XLG-25 та XLG-50 працюють за більш розумним алгоритмом.
Якщо ви відкриєте даташит, то замість однієї нудної цифри побачите складний багатокутний графік, який називається I-V Operating Area (вольт-амперна характеристика). На цьому графіку зображена заштрихована область — це зона Constant Power (Постійна потужність).
Що це означає на практиці? Драйвер вміє адаптуватися під ваше навантаження (не зовсім сам, драйверу потрібно сказати, яке навантаження буде). Наприклад, модель XLG-50 може видати струм 1050 мА при напрузі 48 В, але якщо ви підключите матрицю з напругою всього 24 В, розумний led драйвер дозволить вам "викрутити" струм аж до 2100 мА, щоб зберегти підсумкову потужність у районі 50 Вт. Права вигнута межа графіка — це і є фізична межа потужності приладу. Очевидно, що якщо підключити до світлодіодного драйвера XLG-50 матрицю з напругою 36В, то драйвер не зможе віддати струм 2.1А, тому що 36V * 2.1А = 72W, що більше за потужність драйвера 50Вт.
Покрокове налаштування: Як відрегулювати струм?
Переконавшись за графіком ВАХ у даташиті? Ні, скористатися віджетом буде набагато зручніше! І переконатися, що ваші параметри знаходяться в допустимій (заштрихованій) зоні, можна переходити до фізичного налаштування. Зверніть увагу: функція регулювання струму (Io ADJ) доступна в модифікаціях з індексом "A" та "AB" (наприклад, XLG-50-A). Індекс -АВ означає, що додатково можна керувати яскравістю зовнішнім димером. Зовнішній димер керує драйвером, внутрішній димер налаштовує драйвер. Це дві принципово різні речі.
Налаштування:
- Знайдіть потенціометр: Переверніть світлодіодний драйвер. На нижній металевій кришці ви побачите невелику чорну гумову заглушку. Акуратно підчепіть її та зніміть.
- Підготуйте інструмент: Під заглушкою знаходиться крихітний регулювальний гвинт (потенціометр). Вам знадобиться плоска (дрібна типу годинникової) або хрестова викрутка відповідного розміру. Використання занадто великої викрутки може пошкодити шліци потенціометра.
- Підключіть мультиметр: Ніколи не налаштовуйте струм "на око". Підключіть мультиметр у режимі вимірювання постійного струму (Ампери) послідовно в ланцюг між драйвером і світлодіодами суворо послідовно!
- Налаштування: Встановіть ружок потенціометра в крайнє ліве положення (струм = 0). Увімкніть живлення. Повільно обертайте викрутку. За годинниковою стрілкою — струм збільшується, проти годинникової — зменшується. Виставте заздалегідь розраховане значення струму.
- Завершення: Обов'язково щільно встановіть гумову заглушку на місце. Це критично важливо для збереження герметичності (IP67) драйвера.
Резюме
Драйвери Mean Well XLG-25 та XLG-50 — це професійний інструмент. Незважаючи на скромну потужність, вони мають повноцінну топологію Constant Power, що робить їх неймовірно гнучкими у використанні. Правильно розрахувавши робочу зону (ВАХ) і грамотно налаштувавши вихідний струм, ви забезпечите своїм світлодіодам довгі роки стабільної роботи без перегріву та деградації. Драйвери XLG25/50 з маркуванням -AB підтримують повноцінне зовнішнє димування 3 в 1: резистор 100кОм, ШІМ, напругою 0-10 вольт.
