Як використовувати графіки струму в даташитах світлодіодних драйверів Mean Well серії XLG (100-320W), версій L, M, H

У цій статті я хочу розповісти про неймовірно популярну та універсальну лінійку LED драйверів для світлодіодів від Mean Well серії XLG (потужністю від 100 до 320 Вт), ця модель стала справжнім хітом серед інженерів завдяки своїй надійності, компактності та гарантії 5 років.

Світлодіодні драйвери серії XLG застосовуються:

• Архітектурне освітлення (хмарочоси)
• Вуличне освітлення
• Прожекторне освітлення
• Сценічне освітлення
• Освітлення для рибальського промислу
• Фітоосвітлення (садівництво і теплиці)
• Промислове освітлення (High-bay світильники)
• Живлення світлодіодних стрічок (для модифікації ABV)
• Сільськогосподарське освітлення (для модифікації ABV)
• Тип HL для використання у вибухонебезпечних зонах

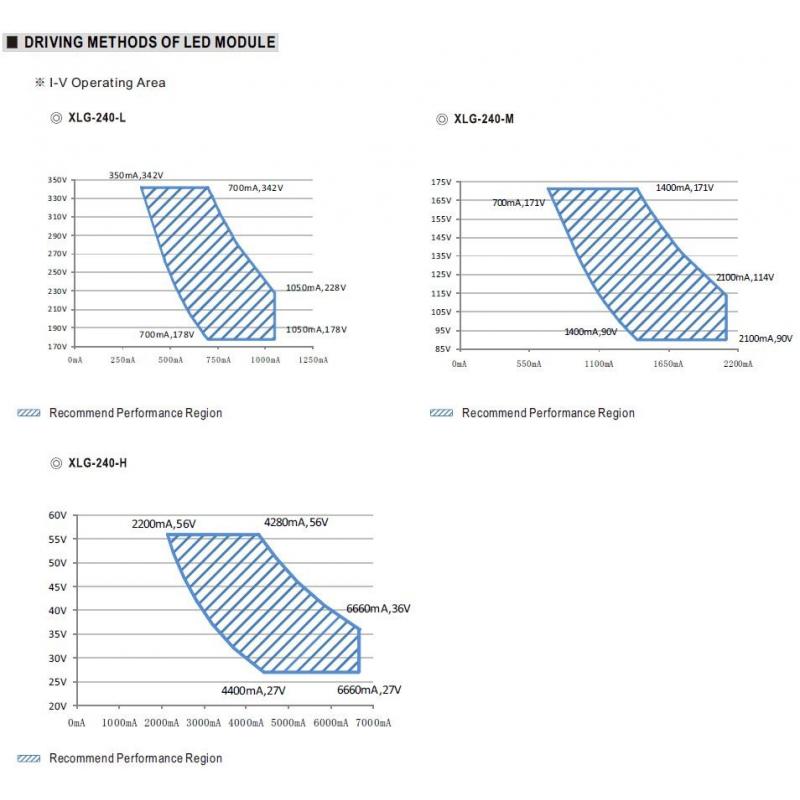

Область застосування цих драйверів так само охоплює і людей які люблять DIY проєкти. Не всі з них є досвідченими інженерами в галузі електроніки або електрики. При першому знайомстві з офіційною документацією (даташитом) драйверів Mean Well серії XLG багато хто  стикається з трудністю. Замість звичної однієї цифри максимального струму, у даташиті представлений складний багатокутний графік, так звана вольт-амперна характеристика (ВАХ), або I-V Operating Area. Приклад графіків з оригінального даташит для драйвера потужністю 240Вт, моделі XLG-240-L, XLG-240-M, XLG-240-H:

У цій статті ми детально розберемо, як правильно читати ці графіки, що таке режим постійної потужності (Constant Power), в чому принципова різниця між версіями L, M і H, і як безпечно розрахувати вихідний струм для ваших світлодіодів.

1. Загадка заштрихованої зони: Що таке Constant Power?

Більшість LED-драйверів працювали в строгому режимі Constant Current (CC) — постійного струму. Якщо драйвер розрахований на 1050 мА, він буде видавати рівно 1050 мА, підлаштовуючи напругу під матрицю в заданому діапазоні напруг. Вихід за ці рамки призводив до відключення пристрою, активація механізму захисту.

Серія драйверів XLG використовує більш просунуту топологію — Constant Power (CP), або режим постійної (номінальної) потужності.

Режим Constant Power означає, що драйвер дозволяє вам гнучко варіювати напругу і струм, зберігаючи максимальну вихідну потужність. Якщо ви використовуєте світлодіодну збірку з меншою робочою напругою, драйвер здатний віддати більше струму, щоб компенсувати різницю і видати заявлені Вати. Відповідно і навпаки при високій напрузі на світлодіодній збірці, максимальний струм який зможе віддати драйвер буде знижуватися.

Саме цей принцип і відображений на графіку в даташиті у вигляді заштрихованої області "Recommend Performance Region" (Рекомендована робоча зона).

• Права вигнута межа цього багатокутника — це фізична межа потужності драйвера.
• Верхня та нижня межі — межі напруги.
• Ліва межа — це мінімально рекомендований струм (зазвичай близько 50% від номіналу), при якому драйвер зберігає високий ККД і стабільність.

Працювати всередині цієї заштрихованої зони — значить використовувати драйвер максимально ефективно і безпечно.

2. Розбір версій: в чому різниця між моделями L, M і H?

Світлодіодні матриці (COB, Quantum Boards, SMD-стрічки) мають кардинально різні робочі напруги. Щоб перекрити всі потреби ринку, інженери Mean Well розділили серію XLG (в діапазоні потужностей 100W – 320W) на три модифікації: L (Low), M (Medium) і H (High).

Букви позначають не потужність, а рівень вихідного струму (і, відповідно, зворотну залежність напруги).

Версія L (Low Current / High Voltage)

• Характеристика: Низький струм, висока напруга.
• Діапазон (на прикладі 240W): Напруга від 178 В до 342 В; Струм до 1050 мА.
• Для чого потрібна: Ідеально підходить для послідовного підключення великої кількості світлодіодних модулів (daisy-chaining). Часто використовується у вуличних світильниках (Street Lighting), де довгі ланцюги світлодіодів створюють високе падіння напруги, але вимагають невеликого струму для зниження нагрівання провідників.

Версія M (Medium Current / Medium Voltage)

• Характеристика: Середній струм, середня напруга.
• Діапазон (на прикладі 240W): Напруга від 90 В до 171 В; Струм до 2100 мА.
• Для чого потрібна: Універсальне рішення для промислових світильників (High Bay) і послідовно-паралельних збірок. Відмінний вибір, коли потрібно заживити 3-4 стандартні LED-панелі (по 40-50 В кожна), з'єднані послідовно.

Версія H (High Current / Low Voltage)

• Характеристика: Високий струм, низька напруга (безпечна для людини).
• Діапазон (на прикладі 240W): Напруга від 27 В до 56 В; Струм до 6660 мА.
• Для чого потрібна: Абсолютний бестселер у сфері фітоосвітлення (Grow Lights) і кастомних домашніх проєктів. Ідеально стикується з популярними Quantum Boards (які зазвичай працюють від 44–54 В) і потужними led матрицями Citizen/Cree/SunLike. Дозволяє віддавати величезний струм при безпечній напрузі нижче 56 Вольт.

3. Практичний розрахунок: Як користуватися графіком

Давайте розберемо практичний приклад. Припустимо, ви збираєте світильник для рослин. У вас є потужна LED-панель (Quantum Board), робоча напруга якої становить 48 В. Ви купили драйвер Mean Well XLG-240-H (потужність 240 Вт).

Ваша задача — зрозуміти, який максимальний струм ви можете безпечно подати на панель, і чи потрапляє ваша система в "Рекомендовану робочу зону".

Перевірка по графіку (ВАХ)

1. Відкриваємо даташит XLG-240-H на сторінці з графіком I-V Operating Area.
2. Знаходимо на вертикальній осі (Y) значення 48V.
3. Проводимо горизонтальну лінію вправо до перетину із заштрихованою зоною.
4. Дивимося вниз на горизонтальну вісь струму (X).
5. Ми бачимо, що при 48 В заштрихована зона починається приблизно від 2.2 А і впирається в криву постійної потужності рівно на розрахованих нами 5 А.

P.S. Рідкісні світлодіодні модулі для рослин поодинці здатні витримати струм 5А. Перед налаштуванням потрібно викрутити вбудований потенціометр до упору проти годинникової стрілки. Допускається паралельне підключення кількох світлодіодних модулів з однаковим падінням напруга, в такому разі струм ділитися умовно порівну.

Висновок: Ваш світлодіодний модуль ідеально підходить до цього драйверу. Ви можете налаштувати вбудований потенціометр (у версіях драйверів L/M/H-A і -AB,) на видачу будь-якого струму в діапазоні від 2200 мА до 5000 мА, отримуючи найвищий ККД (до 93%) і ідеальний коефіцієнт потужності (PFC > 0.95). Хочу відмітити що для драйверів (маркування -AB) з зовнішнім димером він же "крутилка"  налаштування вбудованого резистора так само є обов'язковою. Зовнішній резистор потрібен для динамічного управління вихідним струмом верхня межа якого встановлюється саме вбудованим у драйвер потенціометром який знаходиться під гумовою заглушкою на нижній кришці кожного драйвера серії XLG.

4. Інтерактивний калькулятор робочої зони (ВАХ)

Я розумію, що вираховувати формули і прикладати лінійку до графіку в PDF-файлі — не сама зручна задача, особливо коли потрібно швидко порівняти кілька моделей (100W, 150W, 200W, 240W, 320W) різних версій.

Щоб зекономити ваш час і виключити ризик помилки, я розробив Інтерактивний калькулятор робочої зони LED драйверів Mean Well серії XLG.

Як користуватися віджетом:

1. Виберіть у випадаючому списку цікавлячу вас модель драйвера (наприклад, XLG-240-H).
2. Зсуньте повзунок або введіть точну напругу вашої світлодіодної збірки (падіння напруги на LED).
3. Калькулятор миттєво побудує динамічний зріз графіку і покаже вам точний діапазон допустимого струму (від мінімуму до максимуму) прямо на інтерактивному графіку.

5. Важливі поради щодо експлуатації

При проектуванні систем освітлення на базі драйверів XLG і роботі з їх графіками, пам'ятайте про кілька інженерних нюансів:

• Температурний дегрейдинг (Derating Curve): Графіки ВАХ актуальні при нормальній температурі навколишнього середовища. Якщо ваш драйвер працює в жаркому приміщенні (вище +50°C), його здатність віддавати 100% потужності знижується. Звіряйтеся з графіком Derating Curve у другій частині даташиту.
• Налаштування димування (для версій AB): У моделях із суфіксом "AB" вбудований потенціометр (Vo/Io adjustment). Налаштовуючи струм вручну за допомогою викрутки, обов'язково використовуйте мультиметр.
• Недовантаження драйвера: Робота лівіше заштрихованої зони (на струмах менше 50%) фізично можлива, але вкрай не рекомендується. При сильному недовантаженні різко падає ККД, збільшуються пульсації (Ripple Noise), а також може нестабильно працювати димування. Намагайтеся підбирати потужність драйвера впритул до потреб ваших LED-панелей.

Висновок

Графіки I-V Operating Area в даташитах Mean Well — це не просто картинки для інженерів, а ваш головний інструмент для створення надійного освітлення. Розуміння режиму Constant Power і правильний вибір між версіями L, M і H гарантує, що ваші світлодіоди прослужать заявлені 50 000+ годин без деградації кристалів за умови якісного охолодження.

Користуйтеся нашим інтерактивним калькулятором ВАХ світлодіодних драйверів серії XLG від Mean Well, вибирайте драйвери швидко і точно, проектуйте краще світло для ваших задач! Якщо у вас залишилися сумніви у виборі потрібної моделі XLG, зверніться до нас через форму контактів.
